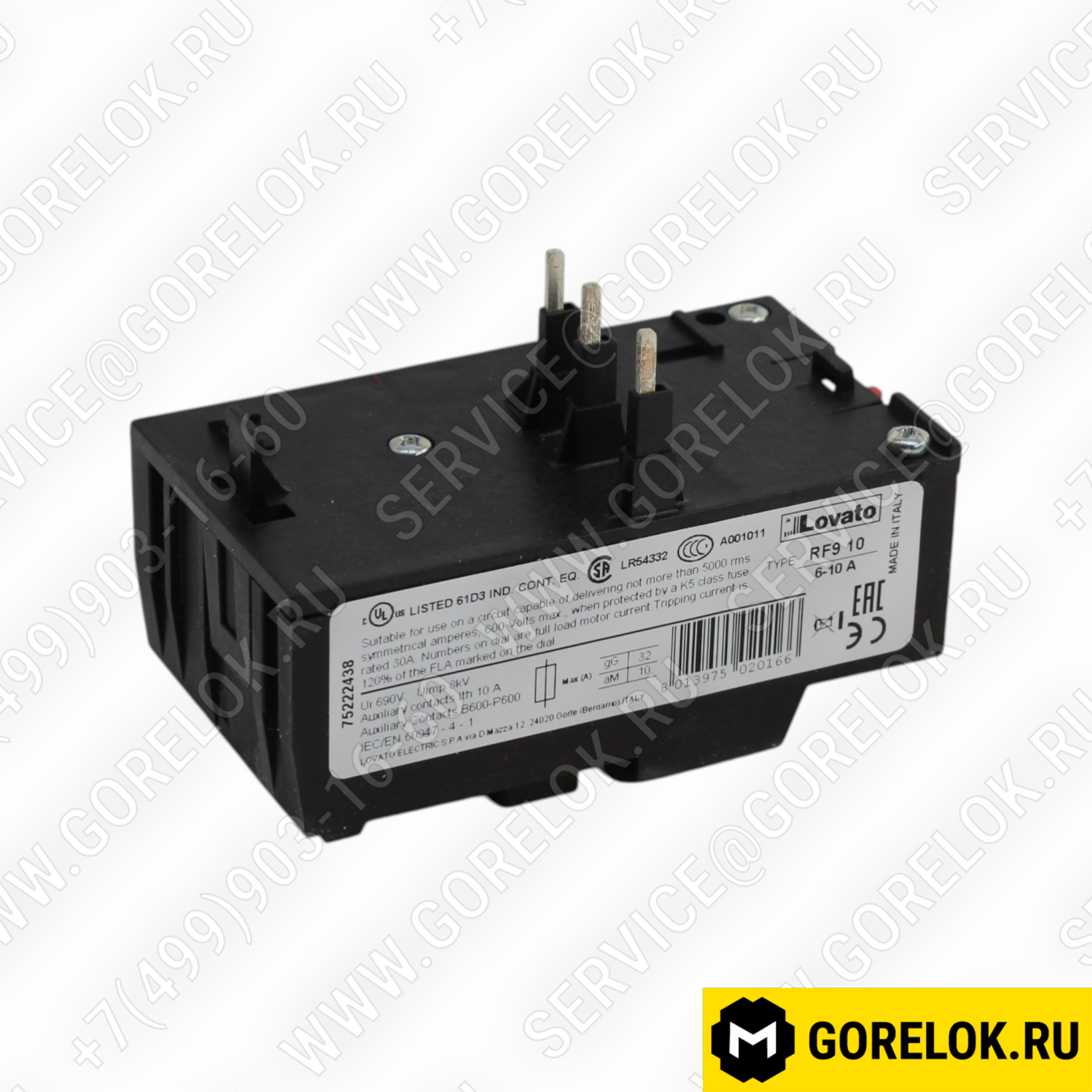

Тепловое реле 11RF910 (RF9, 6...10А, контроль обрыва фазы)

Тепловое реле 11RF910 серии RF9 предназначено для защиты трехфазных асинхронных двигателей от перегрузок, длительной работы в недогруженном режиме и обрыва фазы. Устанавливается непосредственно на мини-контакторы BG06, BG09, BG12, образуя компактный магнитный пускатель. Диапазон уставки тока — от 6 до 10 А, ручная регулировка, функция контроля обрыва фазы.

Технические характеристики

• Модель: 11RF910
• Серия: RF9
• Диапазон уставки тока: 6–10 А
• Совместимость с контакторами: BG06, BG09, BG12
• Номинальное напряжение изоляции (Ui): 690 В
• Номинальный импульсный выдерживаемый напряжение (Uimp): 6 кВ
• Класс защиты: IP20
• Контроль обрыва фазы: да (отключает двигатель при исчезновении одной фазы)
• Регулировка тока: ручная, поворотным диском
• Способ установки: непосредственная стыковка с контактором (винтами или защелками)
• Количество вспомогательных контактов: 1 нормально замкнутый + 1 нормально разомкнутый
• Механическая износостойкость: 1 млн циклов
• Температура окружающей среды: -25°C ... +55°C
• Степень загрязнения: 3

Конструктивные особенности

• Биметаллический элемент с компенсацией температуры окружающей среды
• Функция контроля обрыва фазы — автоматическое отключение при несимметрии тока более 30%
• Ручная установка номинального тока защищаемого двигателя
• Кнопка «STOP» для ручного расцепления и сброса защиты
• Кнопка «TEST» для проверки работоспособности (не влияет на контактор)
• Возможность ручного или автоматического сброса (переключатель на лицевой панели)
• Индикация срабатывания (механический флажок)
• Винтовые зажимы для подключения силовых цепей

Принцип работы

Тепловое реле 11RF910 контролирует ток, потребляемый двигателем. При превышении установленного значения (перегрузка) или при обрыве фазы биметаллические пластины нагреваются, изгибаются и механически размыкают контакт в цепи управления контактором, отключая двигатель. После остывания реле может быть возвращено в исходное состояние нажатием кнопки сброса (RESET).
