Магнитный клапан утечки газа нормально открытый с муфтовым соединением DN 3/4
Магнитный клапан утечки газа нормально открытый с муфтовым соединением DN 3/4 Описание
-
Технические характеристики
Напряжение/ частота
~ (AC) 50-60 Гц 230 В (+10% - 15%); другие напряжения по запросу
Температура окружающей среды
-15° C ...+60° C
Сухая среда
газы в соответствии с рабочим листом DVGW G 260/l, газы с макс. 0,1% Н2S
Монтажное положение
от вертикального до горизонтального по- ложения магнитной катушки
Макс. рабочее давление
500 мбар
Мощность/ потребляемый ток
15 ВА / 0,08 А при 20°C и 230 В АС
Магнитный клапан
клапан EN 161, класс A
Класс защиты
IP54, IP65 по запросу
Электроподключение
на резьбовые клеммы кабельный ввод PG11
Концевой контакт
Тип К01/1 (DIN), возможность монтажа на реле LGV 5…/5
Ступень давления
PN1
Материал газопроводящих элементов
корпус: алюминий, сталь, без цв. металлов
уплотнения: NBR
Подключения для измерений/ газа зажигания
G1/4 ISO 228 с обеих сторон на выходе
Применение:
Магнитный клапан утечки газа используется для перекрывания и подачи сжатых объемов газа.

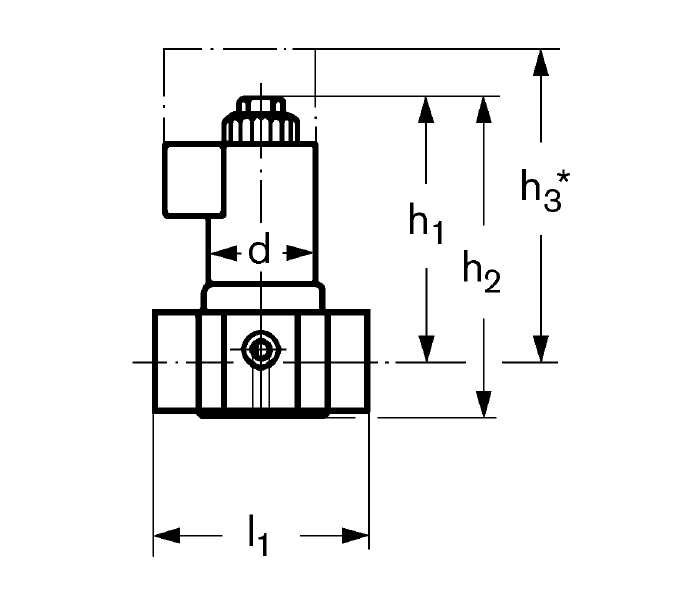

Размеры муфтового соединения:
Тип
DN
d
I1
h1
h2
h3*
Масса, кг
№ катушки
Идент. № изделия
№ заказа
LGV 507/5
3/4"
50
100
112
137
170
1,5
100
CE 0085AP 0224
WE605707
Размеры являются приблизительными. Фирма оставляет за собой право на внесение изменений в рамках дальнейшего совершенствования продукции.
Похожие товары
-
Наименование
Наличие
Узнать больше
-
Название Номер Документ Магнитный клапан утечки газа нормально открытый 7-2.9 лист 1.14
Примеры монтажа
Арматура низкого давления с DMV 5…/12 резьбового соединения для горелок с W-FM50/54/100/200
Арматура низкого давления с W-MF 5xx для горелок с механическим связанным регулированием (Monarch типоразмер 1-5)
Арматура высокого давления с DMV 5…/12 фланцевого соединения для горелок с W-FM50/54/100/200
Арматура низкого давления с VGD40.x для горелок с механическим связанным регулированием
